解决方案

 聚碳酸酯（PC）膜片凭借高透光率、优异抗冲击性、宽温耐候性、高绝缘性与尺寸稳定性，成为新能源动力电池、光伏、半导体封装、显示光学、医疗包装、工业安防等领域不可或缺的高端功能性基材。随着下游行业对膜片超薄化、高精密、低内应力、高一致性要求持续升级，传统成型工艺短板凸显，成为制约高端PC功能膜良率与国产化量产的核心瓶颈。

行业核心痛点：高端PC膜片成型四大难题

目前国内高端PC功能膜量产与研发过程中，传统流延、普通挤出工艺普遍存在系统性短板，集中表现为四大核心问题，直接影响成品品质与生产效率：

●超薄成型精度不足，精密场景适配难

针对0.1–0.3mm超薄PC膜片，传统工艺极易出现厚度公差大、表面波纹、平整度差、翘曲变形等问题，无法满足半导体封装、高端显示光学膜等高精密场景的尺寸一致性要求，高端领域只能依赖进口膜片。

●PC材料加工适配性差，成品缺陷率高

PC材料本身熔体粘度高、塑化温度窗口窄、吸湿性极强，对加工环境与设备精度要求极高。普通设备温控不均、挤出压力不稳定，极易导致原料水解起泡、塑化不足产生晶点、高温降解发黄等质量缺陷，成品良品率偏低。

●多项性能难以兼顾，综合品质失衡

常规成型工艺无法平衡光学性能、尺寸稳定性与力学性能：一味追求透光率易导致膜片刚性不足、尺寸易偏移；强化力学强度则容易产生内应力残留，出现后期变形、透光不均等问题，难以适配高端多功能膜的复合性能需求。

●研发量产衔接低效，迭代成本高昂

传统大型量产产线调试周期长、试机耗材成本高、参数调整不灵活，无法适配新材料配方迭代、小批量定制、多规格快速试产的市场需求，严重制约企业新品研发进度与市场响应速度。

针对性解决方案：PC超薄膜挤出压延优化工艺体系

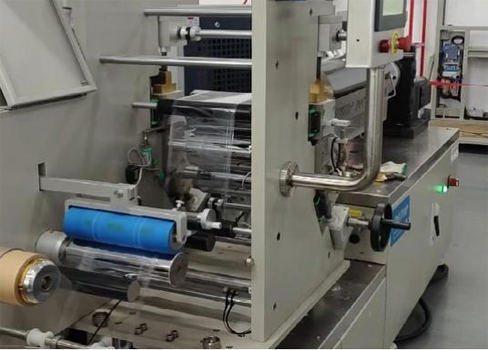

针对以上行业四大痛点，我们基于桌面精密挤出压延设备，以0.15mm标准超薄PC膜片为研发载体，通过全维度参数优化与工艺闭环控制，搭建专属PC成型工艺体系，点对点解决行业成型难题，实现膜片高精度、低缺陷、高稳定成型。

● 精准分区温控方案：解决塑化不均、发黄降解、气泡缺陷

针对PC熔体粘度高、塑化难、易高温降解、易水解起泡的材料特性，采用分段式精准温控逻辑，兼顾充分塑化与材料防护：

- 挤出及模头温控：机身一区至模头区间控温290℃–280℃梯度控温，下料口断水不降温。稳定高温区间有效降低PC熔体粘度，保障熔体整体塑化均匀、出料流畅，同时规避局部温差过大导致的熔体降解、膜片发黄问题。

- 三辊分区温控：中辊、下辊恒温120℃，上辊常温自然冷却。中下部恒温保障熔体在辊间充分延展、成型规整；上部常温快速冷却，快速释放膜片内部应力，从根源解决膜片翘曲、平整度差的问题

●  闭环挤出稳压系统：解决厚度不均、出料波动问题

针对超薄膜片成型精度差、厚薄偏差大的痛点，采用螺杆转速+熔体压力双闭环控制体系，全程动态稳压稳流：

- 通过精准匹配螺杆转速与电机扭矩，智能调节挤出速率，杜绝设备过载、出料忽快忽慢等波动问题，保障挤出连续性与稳定性。

- 恒定熔体压力输出，配合洁净无滤网工艺，在适配高纯原料生产需求的同时，保障熔体出料均匀稳定，为超薄膜片厚度一致性提供核心保障。

- 独立可调收卷、收边张力参数，精准匹配超薄膜片成型状态，彻底解决薄料收卷褶皱、偏移、松紧不均等外观缺陷。

● 全流程工艺质控体系：平衡光学、尺寸、力学综合性能

针对高端膜片多性能难以兼顾的行业痛点，建立从原料预处理到成型定型的全流程质控机制，全方位优化膜片综合性能：

- 原料预处理工艺：严格执行120℃、4–6小时恒温干燥工艺，彻底去除PC原料吸附水分，杜绝熔体水解产生气泡、针孔等缺陷，保障膜片高透光、高纯净度。

- 独立辊速速比调节：三辊独立伺服控速，可自由调节辊间速比，精准调控膜片分子取向程度，既保障膜片光学通透度，又提升分子排布均匀性，强化尺寸稳定性。

- 动态辊压适配控制：根据PC熔体实时粘度匹配辊间压力，精准锁定0.15mm超薄厚度公差，解决压力不均导致的局部厚薄偏差，同步提升膜片平整度与力学刚性。

● 轻量化精密研发工艺：解决调试慢、成本高、迭代难问题

依托桌面式精密挤出压延成型方案，替代传统大型量产线试机模式，完美适配研发迭代与小批量生产需求：设备参数全维度独立可调，辊温、辊速、压力、张力可精细化微调，支持多配方、多规格膜片快速试错迭代，大幅缩短研发周期，降低试机耗材与时间成本，高效衔接新品研发与小批量量产。

方案落地核心优势（试机验证结论）

经多轮0.15mm超薄PC膜片试机验证，本套挤出压延工艺解决方案成熟落地、性能稳定，完美解决行业四大成型痛点，具备显著技术优势：

● 超高成型精度：双闭环挤出控制系统+三辊精密压延结构，膜片厚度公差可控、一致性高，彻底改善超薄膜片波纹、变形、厚薄不均问题，满足高端精密场景需求。

● 成品良率大幅提升：精准温控+原料预处理+稳压挤出工艺，从根源杜绝气泡、晶点、发黄、内应力残留等缺陷，膜片光学性能与外观品质大幅优化。

●  综合性能均衡优异：通过速比与压力精细化调控，实现PC膜片高透光、高平整、高刚性、高尺寸稳定的多重性能平衡，适配新能源、半导体、光学显示等高端场景。

● 高效低成本迭代：灵活可调的工艺体系，适配新品配方研发、工艺优化、小批量定制生产，解决传统产线调试慢、成本高的痛点，助力企业快速抢占高端PC膜片市场。

方案适用场景

本PC膜片挤出工艺解决方案，可全面适配0.1–3mm全规格PC膜片研发与生产，广泛应用于：新能源动力电池绝缘膜、光伏背板基材、半导体封装绝缘膜、高端显示光学膜、消费电子防护基材、医疗无菌包装膜、工业安防透视窗等高端领域，为高端PC功能膜国产化、精细化、高品质量产提供全套技术支撑。
