一、PMMA薄膜：光学透明与多功能性的理想材料
聚甲基丙烯酸甲酯（PMMA）作为高分子材料中的“透明明星”，兼具92%—93%的高透光率、优异的耐候性及加工灵活性，广泛应用于光学显示、医疗器械、高端包装等领域。其非结晶性结构赋予材料良好的尺寸稳定性，而通过精密成型工艺可进一步挖掘其在柔性显示、智能穿戴等新兴领域的潜力。
PMMA薄膜

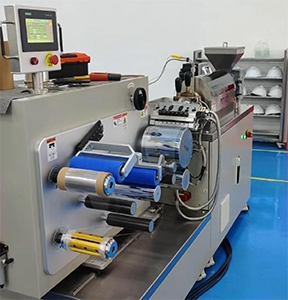

二、桌面挤出流延机：PMMA薄膜成型的精密工具
采用广州市普同实验分析仪器有限公司的桌面挤出流延机，可实现实验室级PMMA薄膜的精准制备。试机结果显示，经90℃烘干4小时以上处理的PMMA原料，通过该设备可实现正常成型，制品厚度稳定在75μm，验证了设备对工艺参数的高可控性。
三、成型工艺参数优化：从实验室到产业化的关键支撑
1.温度控制：平衡流动性与稳定性
- 挤出温度：前区240-260℃、中区230-250℃、后区200-230℃，确保熔体均匀塑化；
- 模具温度：高模温可减少内应力，提升薄膜表面光泽度与力学性能（如拉伸强度）。
2.速度与压力：避免缺陷的“黄金配比”
- 螺杆转速：30-60rpm，低速可降低剪切降解风险；
- 牵引速度：匹配挤出速率以保证薄膜平整；
- 挤出压力：采用速度-压力切换法，减少内应力与脱模困难。
3.原料预处理：从源头保障成型质量
- PMMA原料需经90℃烘干4小时以上，去除水分以避免成型时产生气泡、银纹或发黄现象，这是实验室与工业化生产的共性关键步骤。

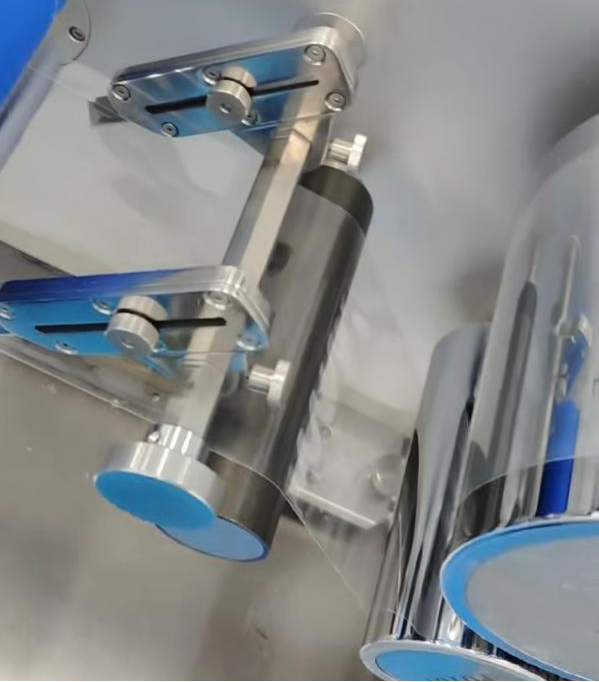

小型流延膜机PMMA薄膜
四、应用前景：多领域需求驱动材料创新
1.光学显示领域
作为导光板、保护膜材料，PMMA薄膜可提升显示设备透光率与抗刮性，结合共挤工艺与功能性涂层，有望替代传统玻璃基材。
2.医疗器械领域
利用生物相容性与耐消毒性，可制备一次性医疗器械包装膜，通过精密成型控制厚度均匀性，确保无菌屏障性能。
3.智能穿戴与柔性电子
75μm级超薄薄膜可作为柔性显示基板，结合抗冲击改性技术，满足可穿戴设备对轻量化与耐用性的需求。00:30
五、未来展望：精密工艺推动材料性能边界拓展
随着桌面挤出流延机等精密设备普及，PMMA薄膜将向多功能复合（如与PC共挤提升抗冲击性）、超薄化（50μm以下）、功能化（导电、导热）方向发展。通过优化工艺参数与原料配方，有望进一步拓展在新能源、航空航天等领域的应用，成为连接实验室创新与产业化落地的关键材料。
