产品简介

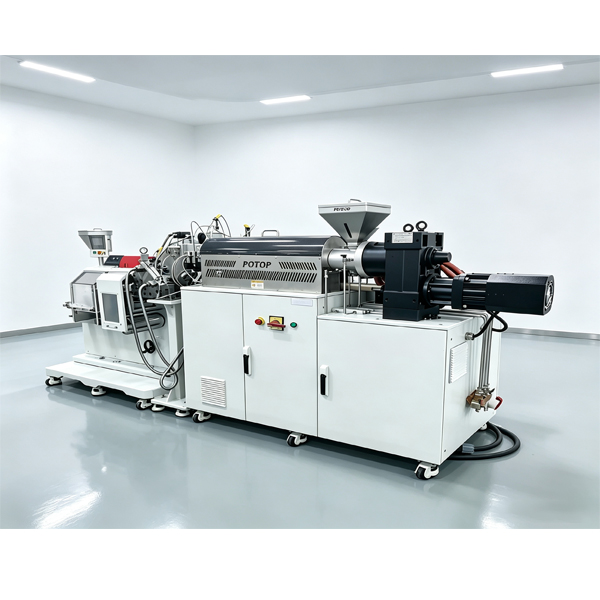

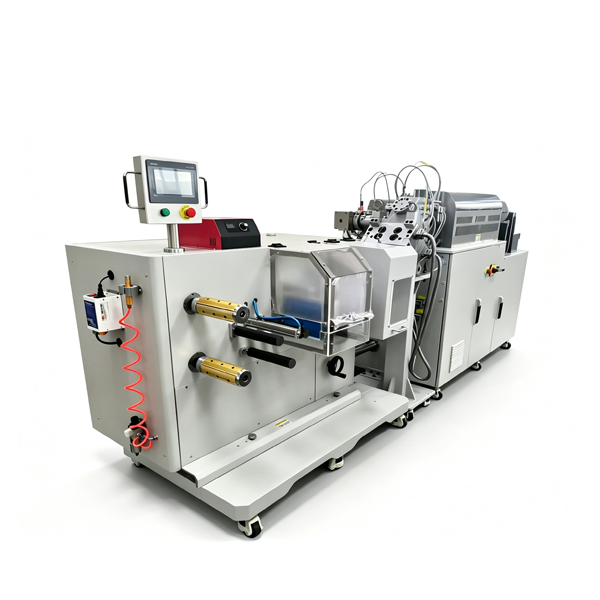

小型精密 ABA 共挤流延试验机是普同专为高分子三层复合薄膜研发打造的桌面式实验成型设备，完整复刻工业级 ABA 三层共挤流延生产全流程，在紧凑的实验室空间内即可完成挤出熔融‑三层汇流‑流延骤冷‑牵引‑切边‑恒张力收卷全套工艺实验。设备配置两台独立精密单螺杆挤出主机 + ABA 三层分配共挤模头，精准实现 A‑B‑A 三层结构薄膜成型，外层 A 可选用同种配方物料、中间 B 层搭载改性、阻隔、增韧等功能层物料；实验所得配方、工艺参数可直接对标放大到工业化量产产线，大幅降低新材料、新配方研发试错成本，缩短新品开发周期，是高校科研院所、材料企业研发中心功能薄膜小样试制与工艺优化的核心精密装备。

产品性能

●ABA 三层结构精准可控

双挤出独立配比，外层 A、芯层 B 物料自由搭配，薄膜分层界面清晰、层厚比例稳定，可快速调试不同层比方案

●高精度伺服闭环驱动

挤出主机、流延辊、牵引辊、收卷全部采用伺服电机独立驱动，各单元同步精度高，速度无级可调，塑化出料一致性好，有效减少薄膜厚度偏差、褶皱、拉伸变形等缺陷

●卓越温控系统

多区分段独立电加热 + 风机冷却，温控精度可达±1℃；流延辊内置水循环恒温冷却，辊温稳定可控，适配结晶速度差异大的各类高分子材料

●智能化触控操作系统

西门子 PLC + 彩色触摸屏，温度、压力、螺杆转速、牵引速度、收卷张力等所有工艺参数可视化实时监控；配方参数一键保存调用，实验数据可导出追溯，方便对比多组实验结果

整机组成

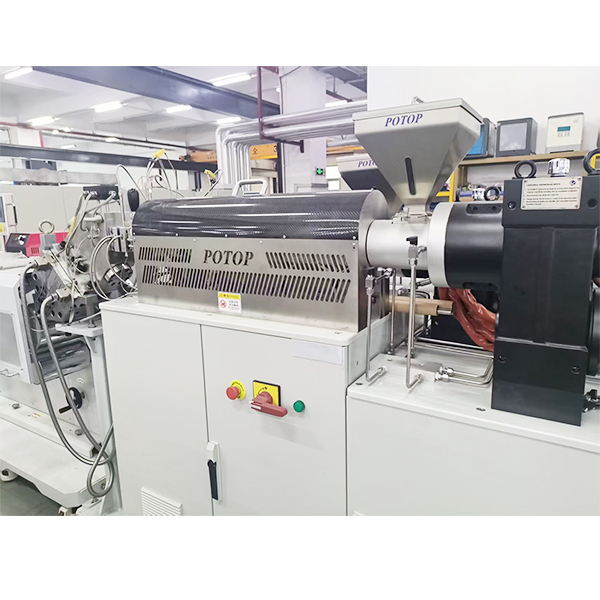

●双精密单螺杆挤出单元：2 套独立驱动挤出主机，独立温控、独立转速调节，可分别控制 A 层、B 层物料挤出流量

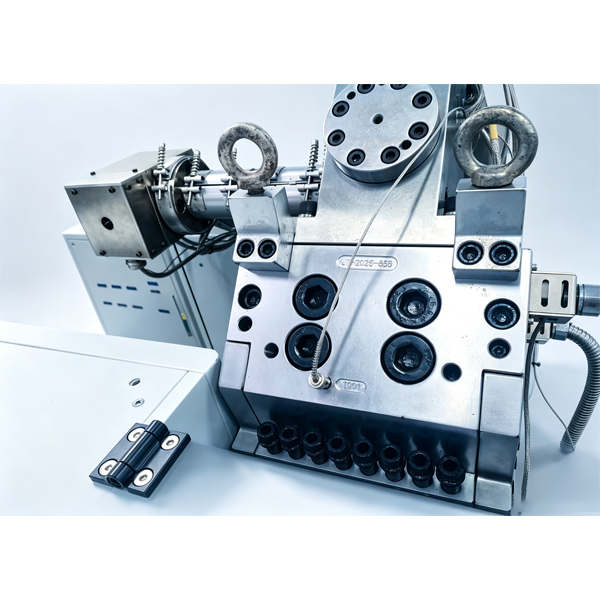

●ABA 三层分配衣架式共挤流延模头：数字化流道设计，无滞料死角，三层熔体分配均匀，手动可调模唇间隙

●流延冷却定型单元：升降式流延冷却辊组，内置循环软水冷却系统

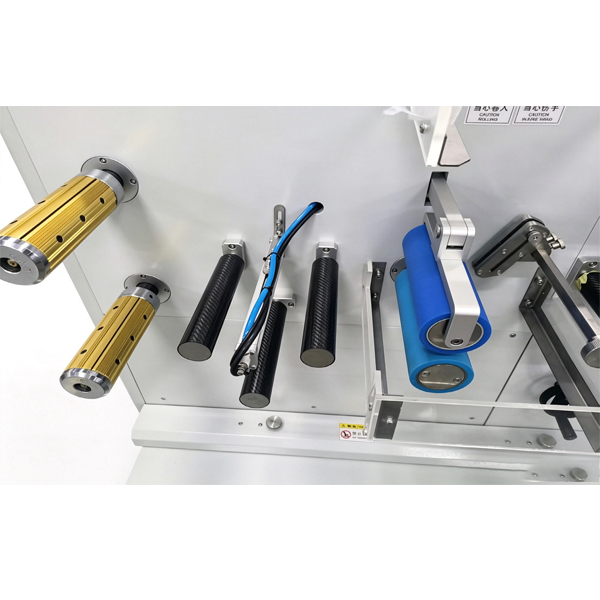

●牵引‑切边‑收卷辅机单元：伺服牵引、气动切边、恒张力自动收卷、边料回收

●智能电气控制系统：PLC + 工业触控显示屏，全工艺参数闭环控制、数据存储

应用范围

●高分子 ABA 三层复合薄膜配方研发、新材料性能测试

●共挤流延生产工艺调试、工艺参数优化、量产前置验证

●色母粒、改性母料分散效果评估实验

●食品包装复合膜、高阻隔薄膜、医用薄膜、弹性体薄膜、可降解环保薄膜、光学功能薄膜小样打样

●高校材料学院、高分子实验室教学演示实验

主要技术参数
