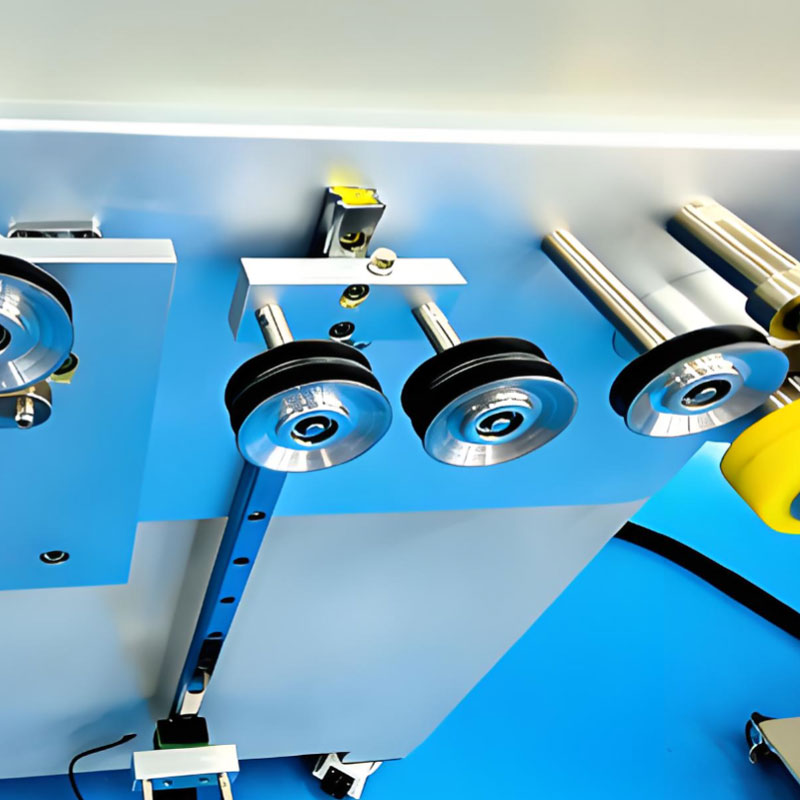

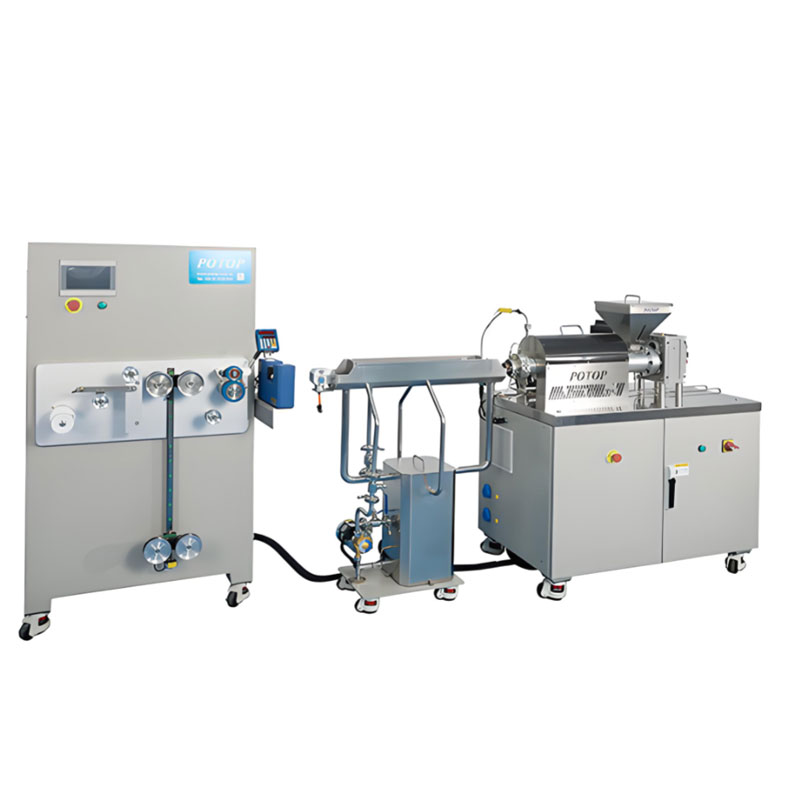

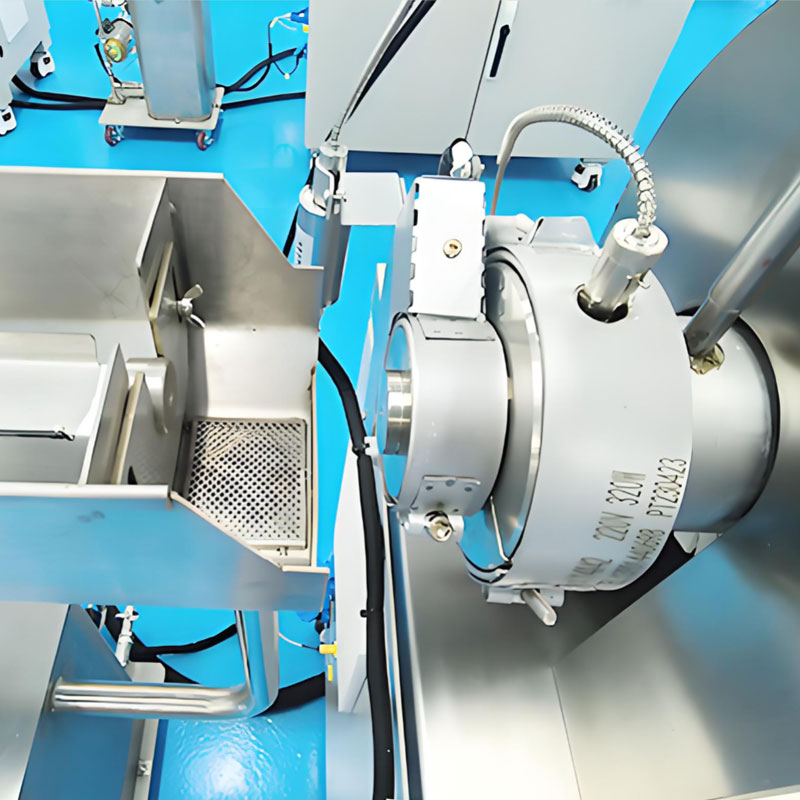

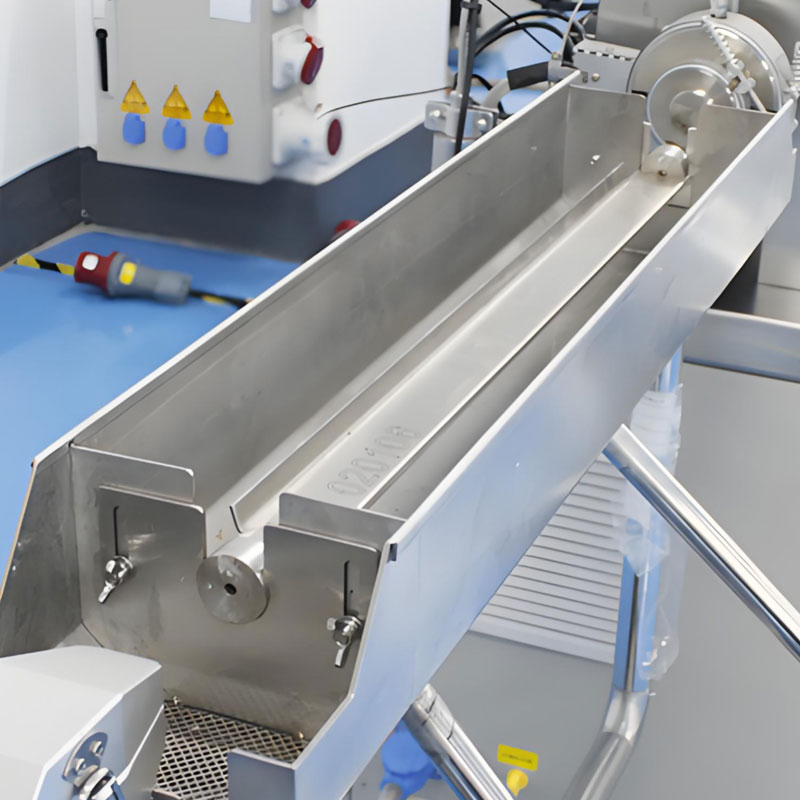

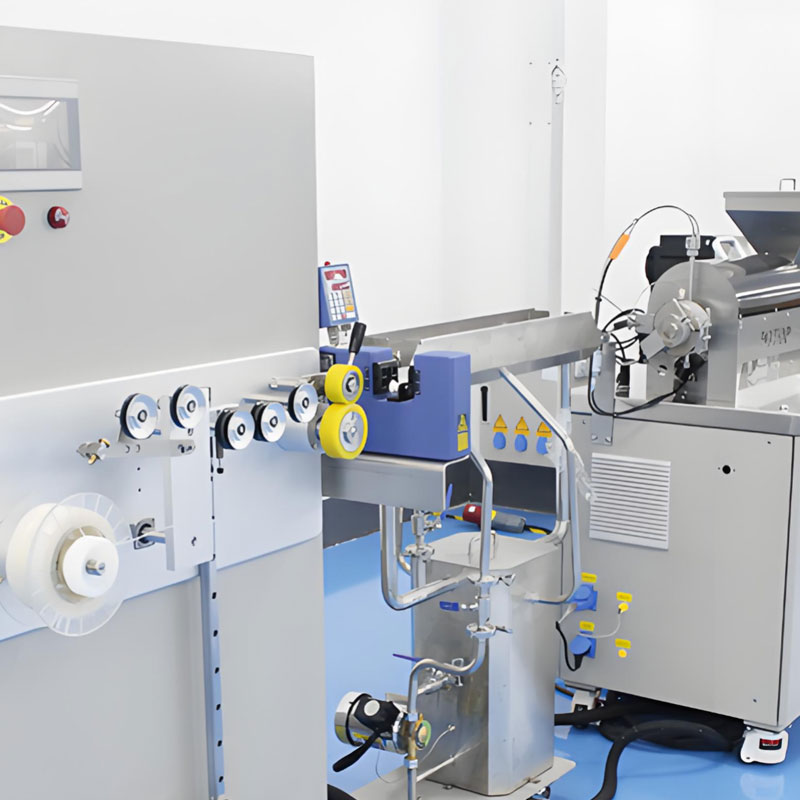

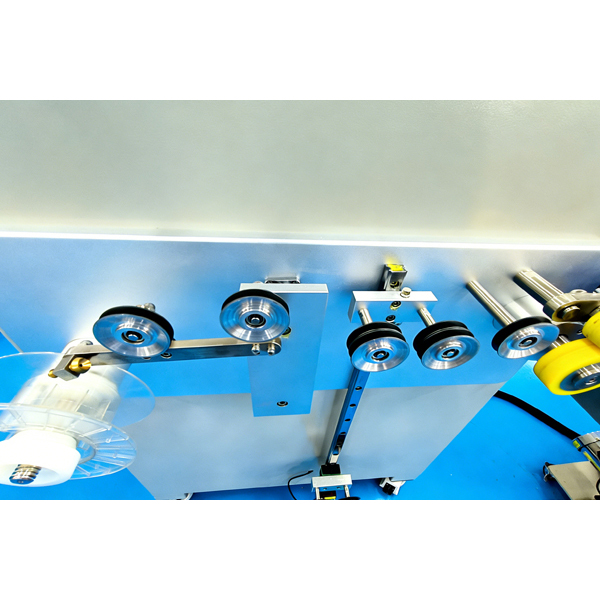

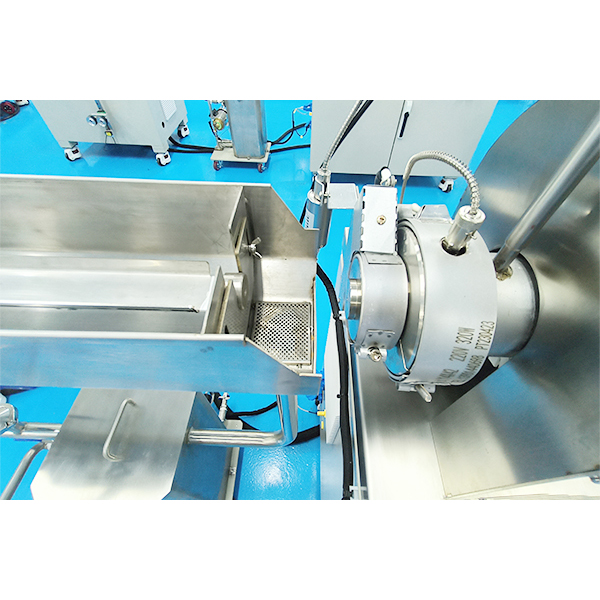

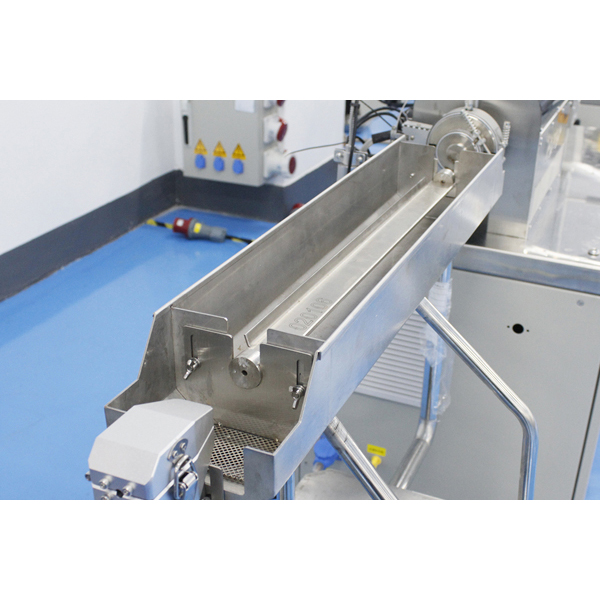

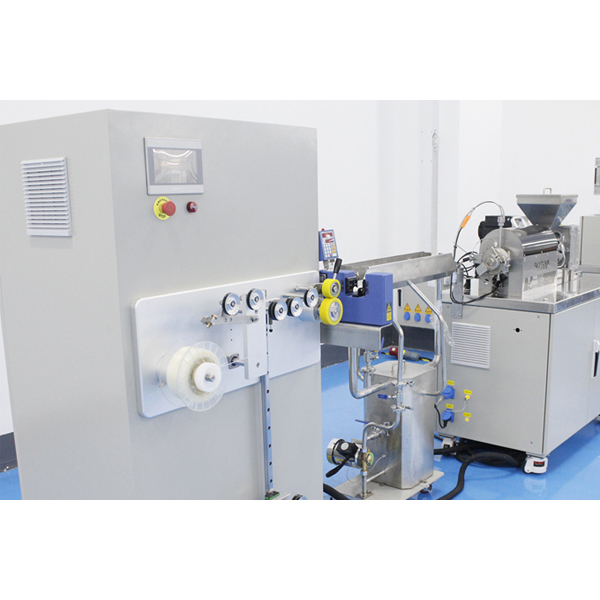

小型精密3D打印耗材挤出试验线是由精密单螺杆挤出机、线材模具、冷却水槽、测径仪系统、牵引系统、摆线收卷系统以及测控系统等组成，可实现线材挤出、冷却、测径、收卷等功能。
●高精度闭环控制：搭载激光测径仪与牵引装置构成闭环系统，制品线径精度可达 ±0.02mm；采用 PID 模糊控温，各区控温精度 ±1℃，保障物料塑化均匀。
●智能化操作：配备西门子 PLC 及触摸屏，实时展示熔体压力、温度、线径曲线，数据查看直观。
●集成化结构：整机布局紧凑，整合挤出、冷却、牵引、测径、收卷全模块，占地面积小。
●适配多种材料：常规机型可加工 PLA、ABS、TPU/TPR、PA6、PVA 等通用材料；可定制 450℃高温机型，满足 PEEK、PEK、PI 等特种工程塑料加工要求。
行业：塑料改性、生物降解材料、特种工程塑料
应用范围：
●高分子材料线材挤出成型性能测试
●塑料线材配方设计
●塑料线材挤出工艺参数优化与控制
●工艺优化、成本控制及小规模打样等
| 型号 | SESL-20/02 | ||
| 适用材料 | PLA、PVC、PE、ABS、EVA、PP、PC、TPU等 | ||
| 螺杆直径 | 20mm | ||
| 螺杆长径比 | 28 | ||
| 螺杆转速 | 0-120rpm | ||
| 线速度 | 0-10m/min | ||
| 线材直径 | 1.75mm | ||
| 线径精度 | ±0.02mm | ||
| 压力测量范围 | 0-50MPa | ||
| 压力测量精度 | 0.5%F.S | ||
| 温控范围 | 室温-350℃ | ||
| 温度控制精度 | ±1℃ | ||
| 工作电压 | 3φ380VAC±10%，1φ220VAC±10%，50Hz | ||
| 额定功率 | 约8kw | ||
| 长×宽×高 | 3020mm×1050mm×1520mm | ||
| 整机重量 | 约600kg |
